产品描述

Product Descriptions

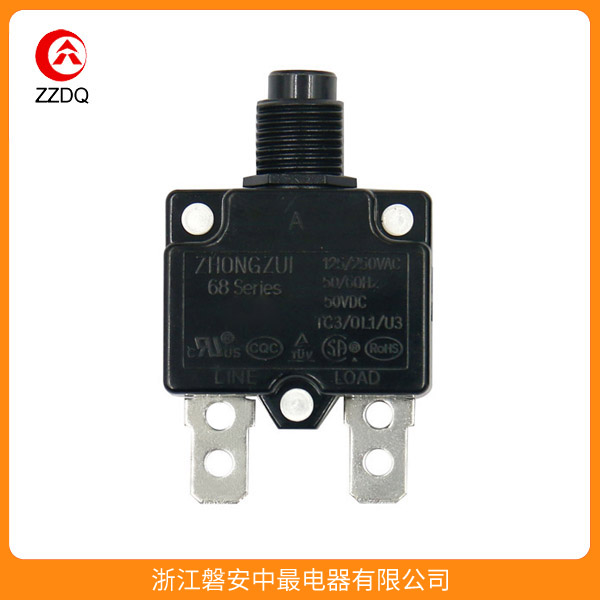

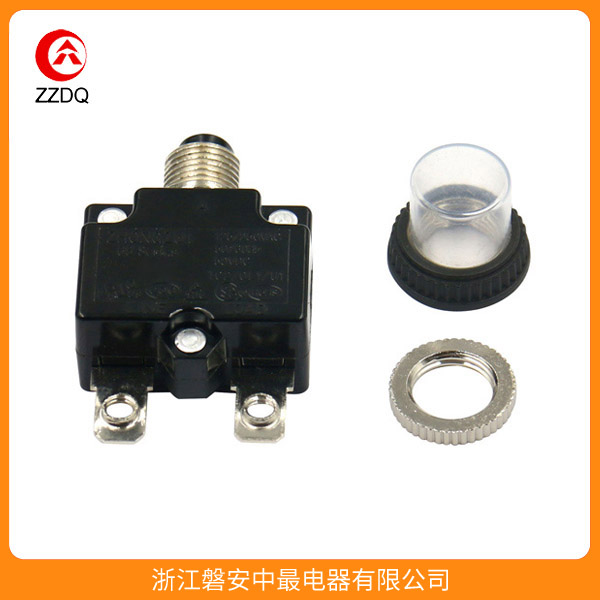

68系列是一种轻巧，单极，按压后复位的过电流辅助保护器。

68 Series is a compact,single pole,push to reset over current supplementary protectors.

68系列设计简单，精准，能够提供安全可靠低费用的电路保护。

68 Series simple,exact design,can be provided a safe and low expense the circuit protection.

68系列提供范围广泛的安培数，电流规格从3到20amp.

68 Series offer a wide range of amperage ratings from 3 to 20amp.

安规认证（Safety Approvals）

安规标志（Marks）UL/TUV/CQC/CSA)

主要应用

Typical Application

马达，电源供应器，发电机，变压器，测试仪器，延长线，电动工具，不断电供应器，运动器材，食物调理机。

Motors,power,Supplies,Generators,Transformers，Instrumentation,Power strips,Power tools,UPS,Health Equipments,Food Processor.

外观尺寸图

Out Dimensiongs

技术资料

Technical Datas

额定电流电压（Current and Voltage Ratings）3A-20A at 125/250VAC;50VDC

跳脱（Calibration）100%No Trip.150%trip in one hour at+25℃

接触阻抗（Contact Resistance)≤80m

绝缘阻抗（Insulation Resistance)≥100m 500VDC

68绝缘耐电压（Dielectric withstanding Voltage)1500VAC at 50/60 Hz for 60 seconds

使用温度范围（Operating temperature range）-10℃to+60℃

使用湿度（Ambient humidity used）≤85%RH

可焊性（Solder ability）260℃±5℃3±1s

短路容量（Interrupt capacity）1000A at 125VAC&400A at 250VAC

重新启动时间（Reset Time）In 60 seconds

环境温度补偿系数表

Ambient temperature Correction Factor

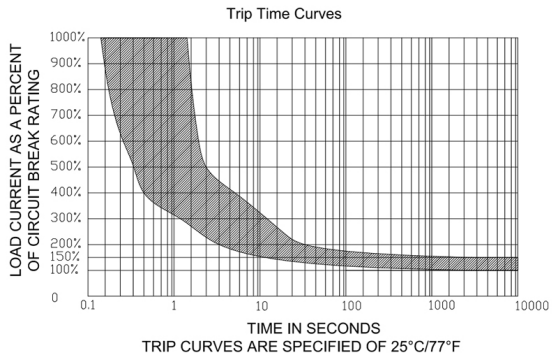

跳脱时间及电流跳脱曲线图@+25℃

Time VS.current Trip Curve @ +25℃
